点击下载：不锈钢水箱图集 12S101   PDF格式

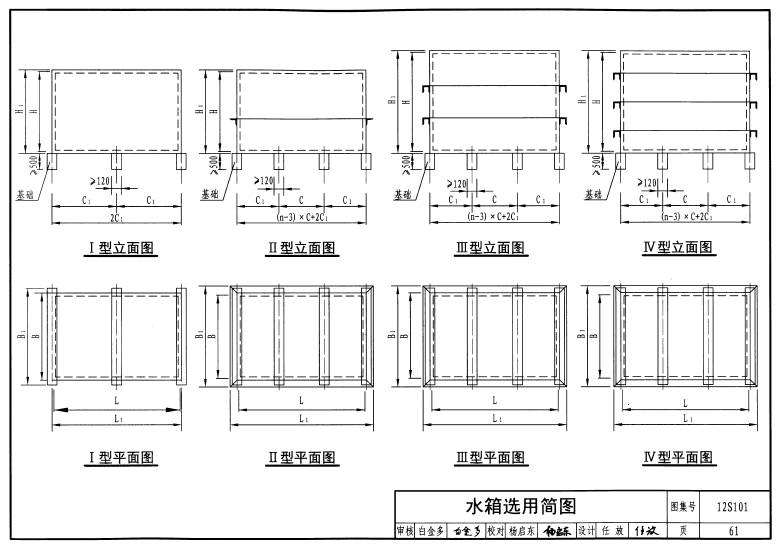

12S101不锈钢水箱图集（选用简图）

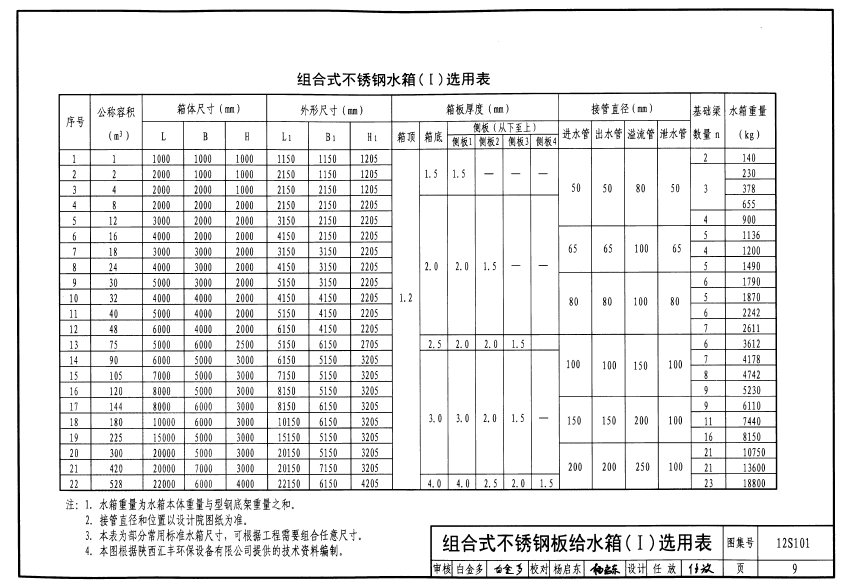

12S101不锈钢水箱图集（选用表1）

12S101不锈钢水箱图集（选用表）

12S101不锈钢水箱图集（组装图）

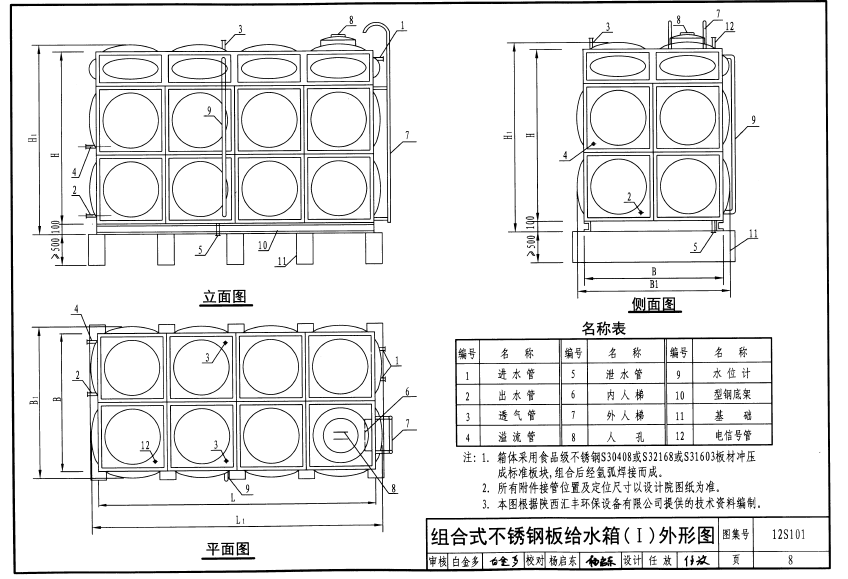

不锈钢水箱图集 12S101  （外形图）：

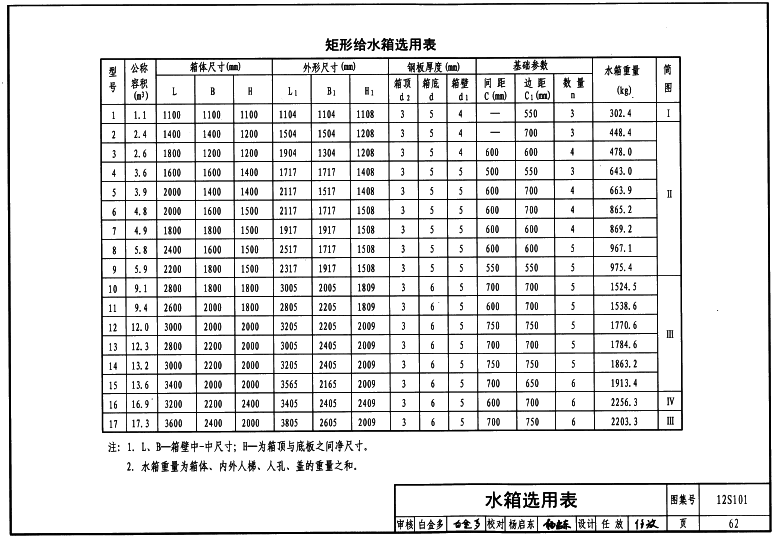

不锈钢水箱图集 12S101  （选用表一）：

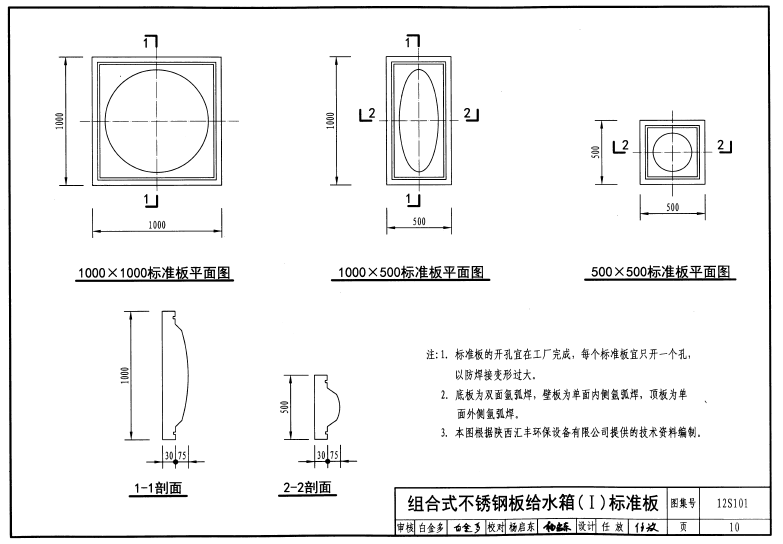

不锈钢水箱图集 12S101  （标准板）：

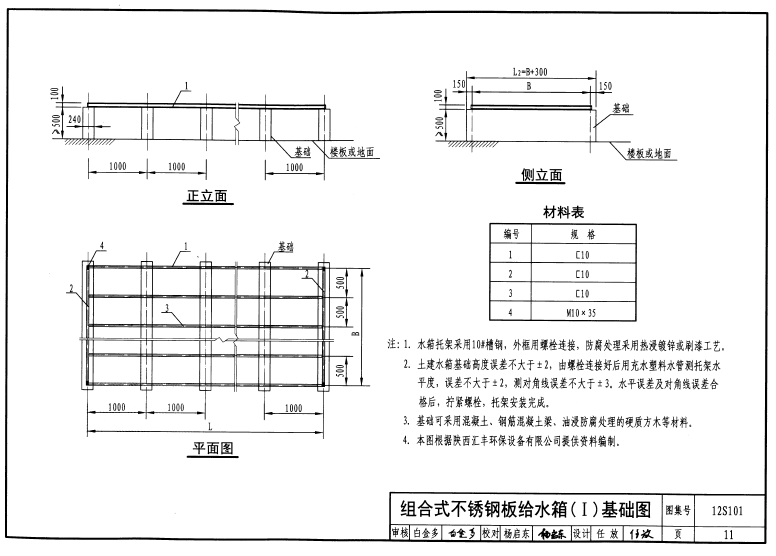

不锈钢水箱图集 12S101  （基础图）：

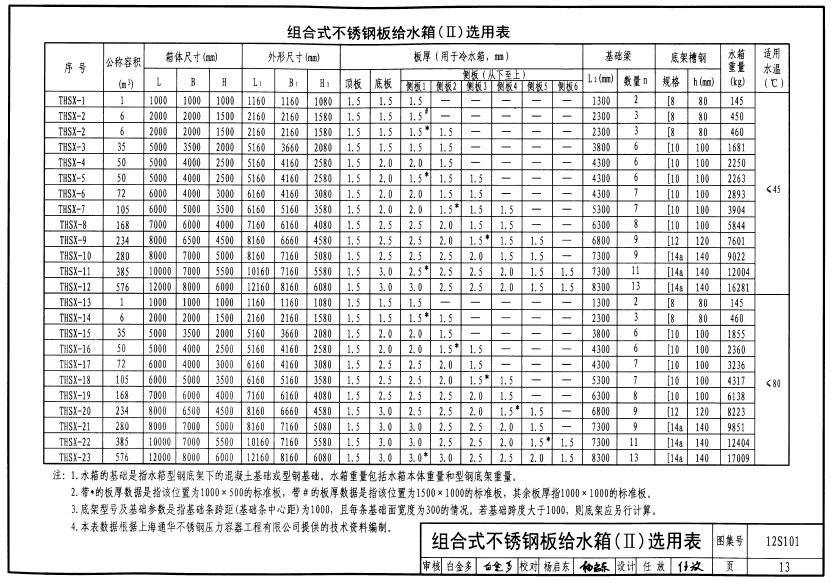

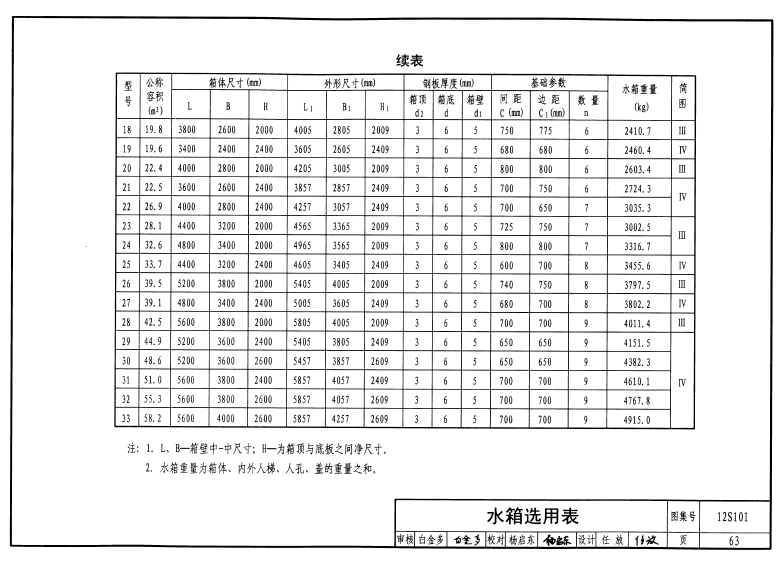

不锈钢水箱图集 12S101  （选用表二）：

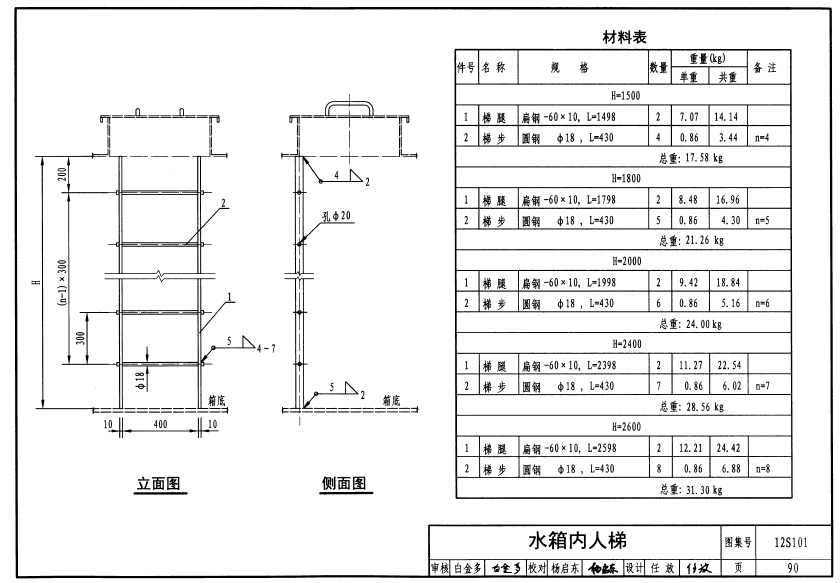

不锈钢水箱内人梯图集：

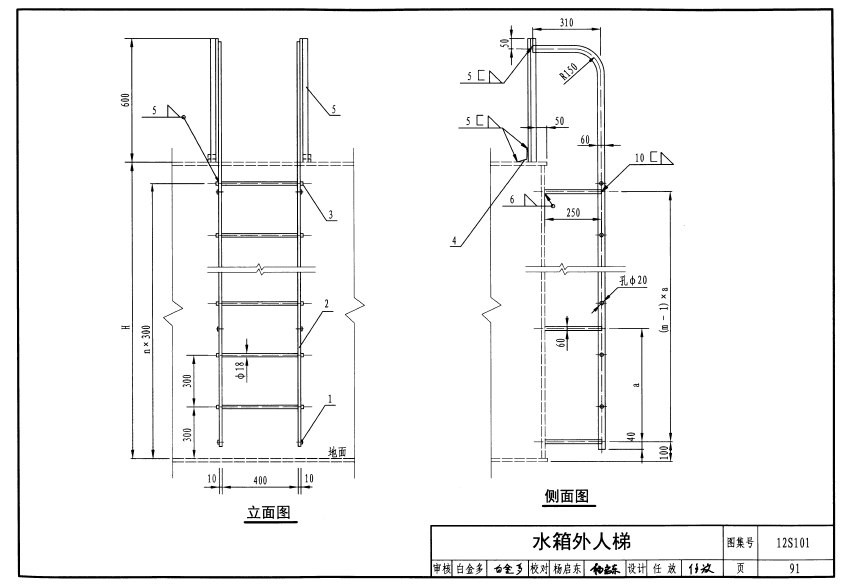

不锈钢水箱外人梯图集：

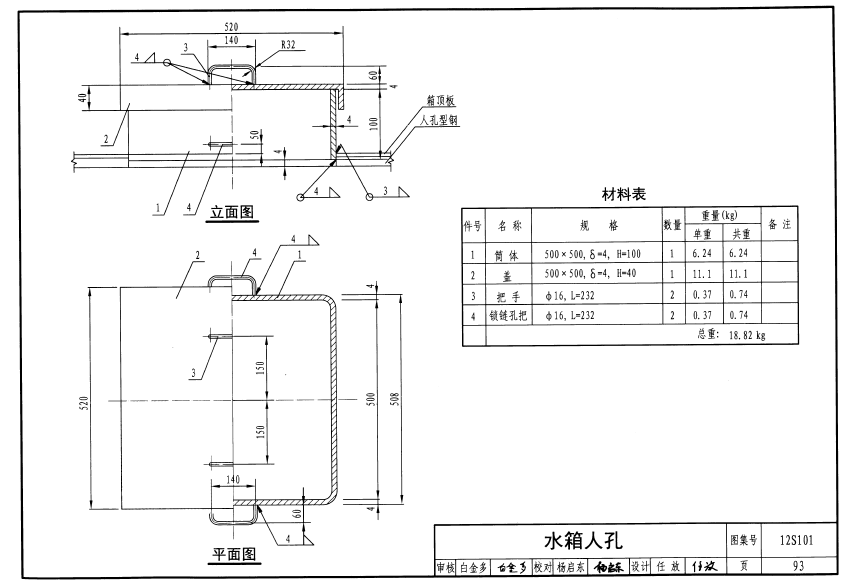

不锈钢水箱人孔图集：

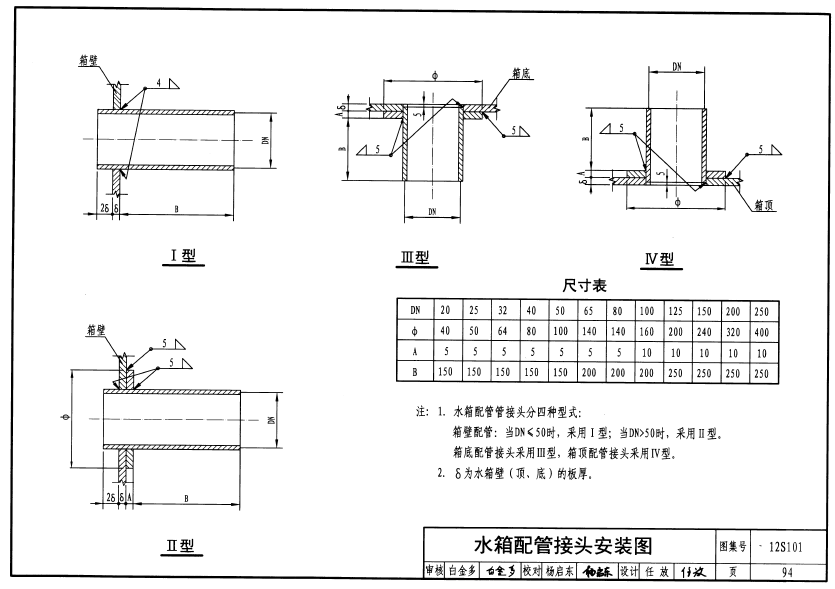

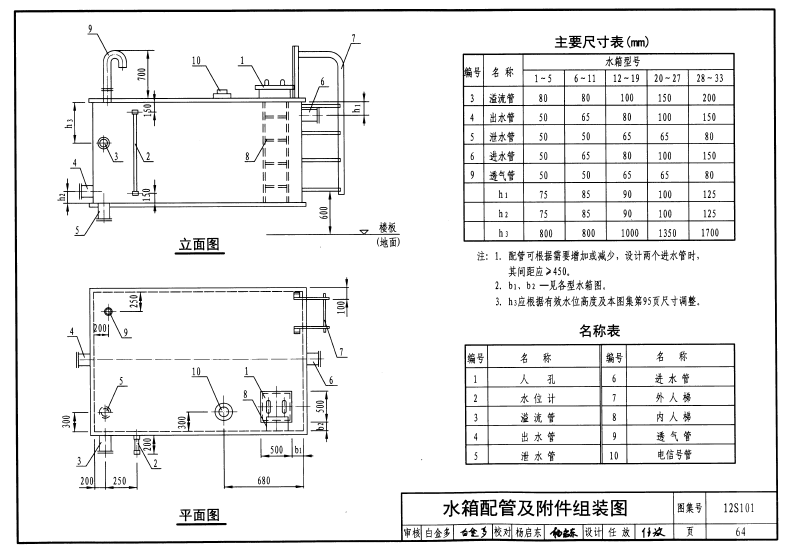

不锈钢水箱配管接头安装图集：

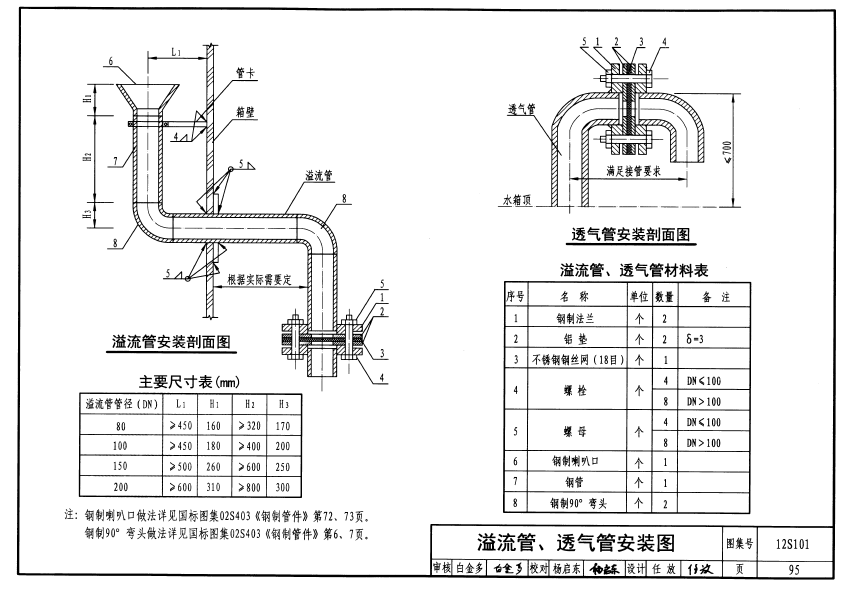

不锈钢水箱溢流管透气管安装图集：

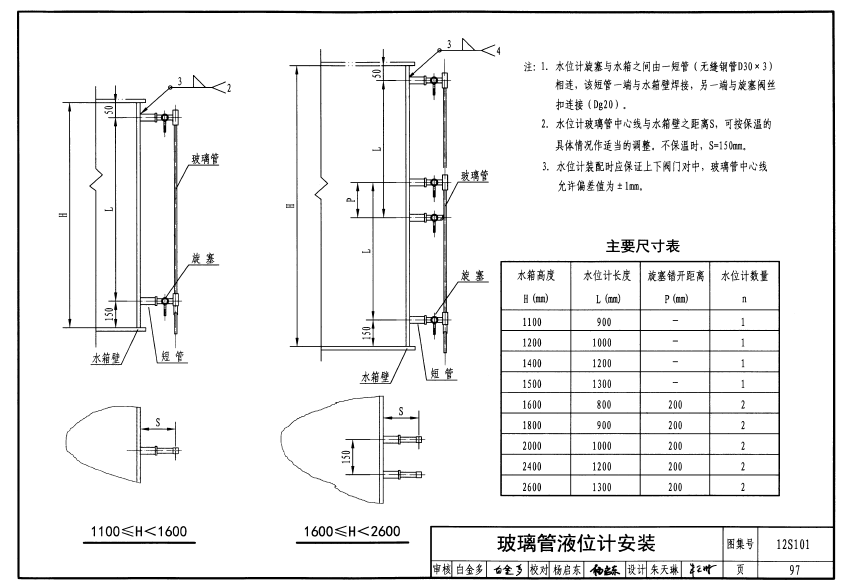

不锈钢水箱玻璃管液位计安装图集：

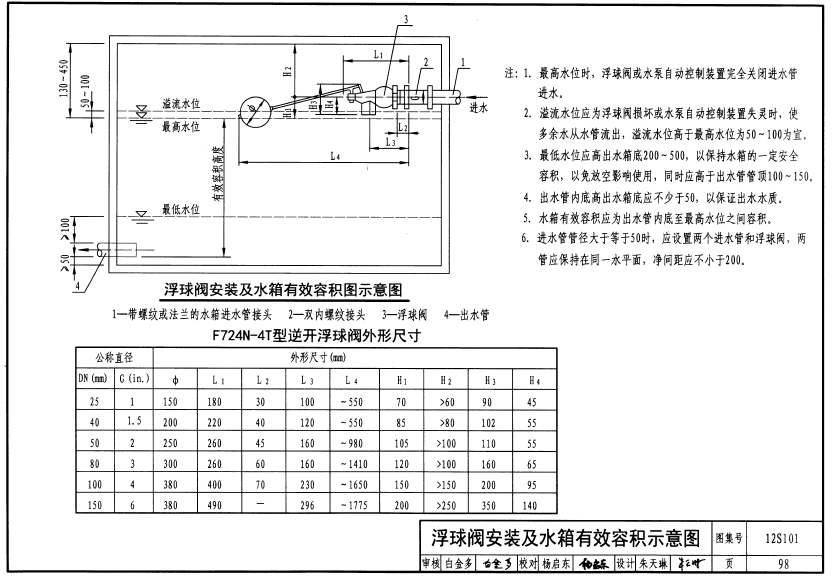

不锈钢水箱浮球阀安装图集：
