怎样设计制作方型不锈钢水箱的承重
来源：本站 点击：3922 时间：2020-01-05
在很多建筑设计图纸中往往只表明了水箱的容积及水箱的安装位置，而对水箱的承重基础未作详细说明，建筑施工或安装单位就不知怎样来做水箱的基础施工，这一问题通常交给不锈钢水箱安装单位现场勘查后共同提出合理方案，有混凝土平台，有混凝土条形梁，有实心砖体条形基础，有槽钢钢结构基础，哪一种结构合理，经济（前提条件牢固可靠，适合现场空间）,我们做出如下分析:

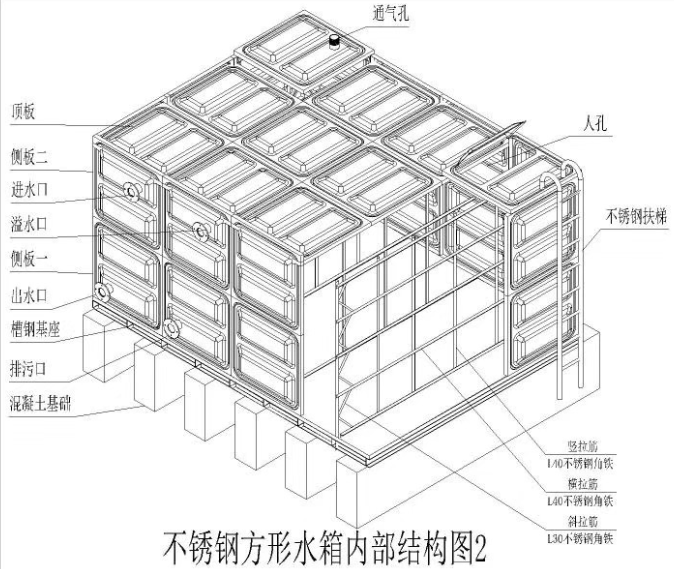

1．不锈钢水箱图集12S101所设计的水箱基础为混凝土条形梁加槽钢底座，众所周知这是通用概念上的承重基础结构，混凝土条形梁设计成1000x1000中心距，梁高500，梁宽300，槽钢之间等距1000，不说槽钢在水箱底部生锈，使用寿命不能与304水箱不锈钢材料等同，就槽钢1000的间距对水箱底板的承载负荷也不合理。我认为若水箱混凝土条形梁（1000x1000中心距）已做好，梁上必须采用槽钢结构来调整减小条形梁之间的空挡，槽钢之间等距不能大于700x700，否则对水箱底板的承载有影响。
2．如果水箱安装在地下室或平地面，在地面基础已是混凝土地基的时候，不锈钢水箱基础可以直接采用实心砖体砌成条形基粉刷牢固即可，条形基中心距700x700，条形基宽300左右，高合理掌握400左右，水箱底板直接在上面安装，不需要再做槽钢底座。此方案正被大量推广采纳。
3．如水箱安装在地下室或地面，水箱的高度又受到空间限制，水箱基础可以采用混凝土整体平台，（平台高度150--200mm，高出周围地面利于排水），也可采用槽钢结构（700x700间距），做好槽钢防锈防腐即可。
12S101 不锈钢水箱图集全册 点击
