12S101 不锈钢水箱图集全册  点击

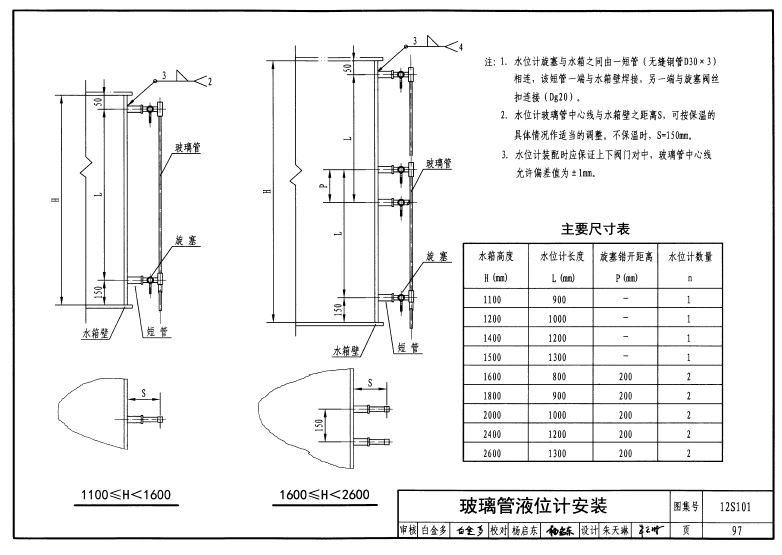

玻璃管液位计安装图集

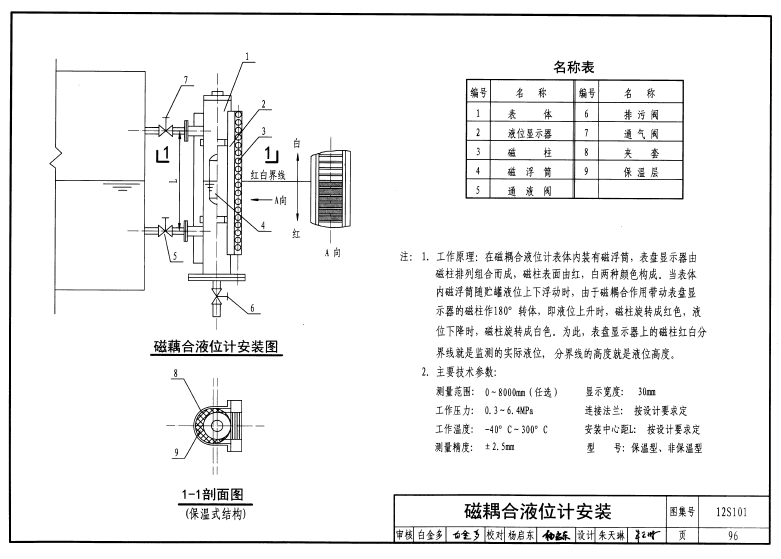

磁耦合液位计安装图集

液位计：一般应在水箱侧壁上安装玻璃液位计，用于就地指示水位。在—个液位计长度不够时，可上下安装2个或多个液位计。相邻2个液位计的重叠部分，不宜少于70 mm，见图。若在水箱未装液位信号计时，可设信号管给出溢水信号。信号管一般自水箱侧壁接出，其设置高度应使其管内底与溢流管底或喇叭口溢流水面平齐。管径一般采用DNl5信号管可接至经常有人值班房间内的洗脸盆、洗涤盆等处。若水箱液位与水泵连锁，则在水箱侧壁或顶盖上安装液位继电器或信号器，常用的液位继电器或信号器有浮球式、杆式、电容式与浮平式等。
